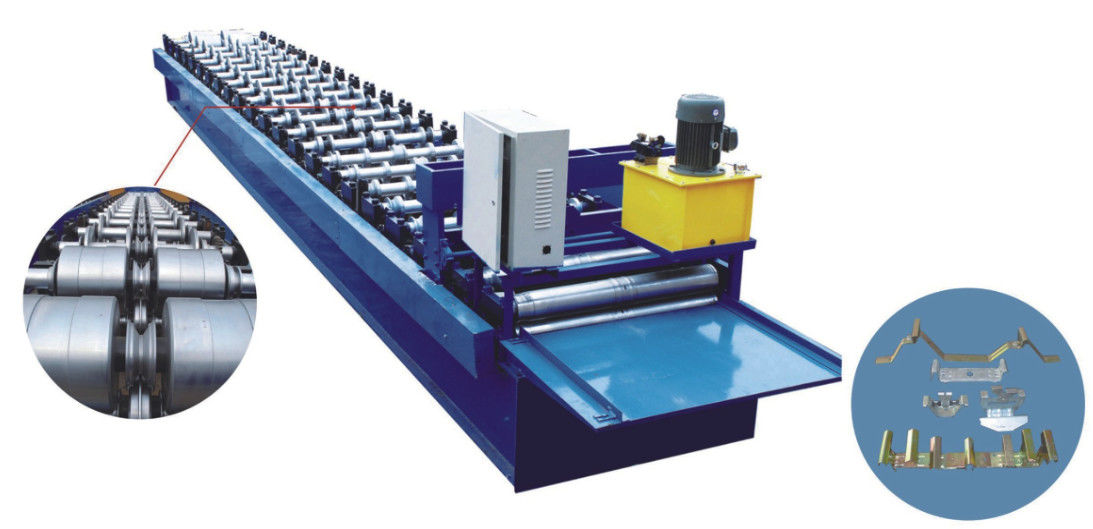

Il rotolo d'acciaio di colore di JCH che forma la macchina 5.5KW H modella la saldatura di acciaio

Il rotolo d'acciaio di colore di JCH che forma la macchina H modella la saldatura di acciaio

1. Diagramma di flusso di produzione:

Bobinatrice dell'ONU---alimentazione---livellamento---Formazione del rotolo---Tagli alla lunghezza---Prodotto finito

2. Un disegno di profilo delle mattonelle di 470 JCH

3. Specificazione di rotolo che forma macchina

Parametri:

(1) materiale del telaio: saldatura di acciaio di forma di 36# «H»

(2) spessore del piatto medio: 14mm
(3) punto del rullo: 17 punti
(4) diametro dell'asse (asse solida): 70mm
(5) materiale dell'asse (asse solida): (alto grado) 45# d'acciaio, estiguendo e temperando trattamento
(6) materiale del rullo: Acciaio per costruzioni edili del carbonio
(7) trattamento del rullo: il trattamento estiguuto e temperato, chromize duro 0.05-0.07mm rivestiti
(8) tipo di azionamento di rotolo che forma macchina: azionamento dalla catena
(9) catena: 25.4mm (alto grado)
(10) sopportando: 6210 (alto grado)
riduttore (di 11): 5# riduttore cicloidale (alto grado)
potere (di 12) del motore principale: 5.5KW
tensione (di 13): 380V/50Hz/3phase
potere del convertitore di frequenza (di 14): 5.5KW
linea velocità (di 15): circa 8 m/min
pompa di olio (di 16) della stazione idraulica: pompa di olio dell'ingranaggio (alto grado)
(17) taglio idraulico: taglio controllato dallo SpA
accuratezza (di 18) del taglio: +/- 2mm
un materiale (di 19) lamette: Cr12, estiguente ° 58-62.
dimensione di aspetto (di 20) della macchina di formazione principale: 7.3m

(21) elettricamente sistema di controllo: intera macchina controllata dallo SpA
(22) SpA: DELTA (TAIWAN)

Ispezionato dai venditori

Dopo il completamento della fabbricazione ed il montaggio delle attrezzature, proveremo

macchine ed incaricare nell'officina.
