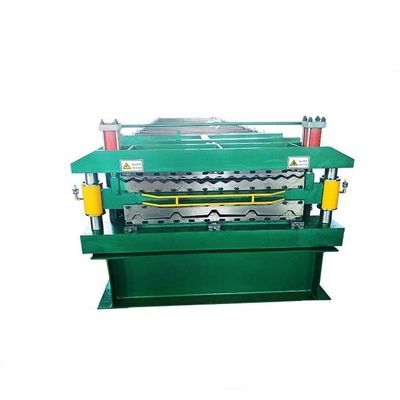

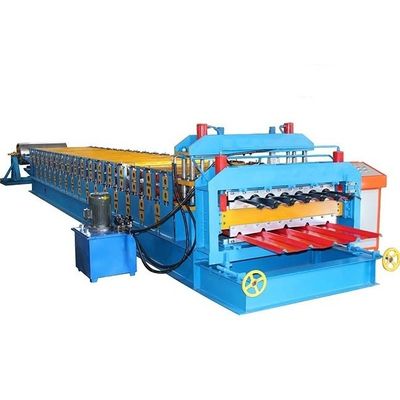

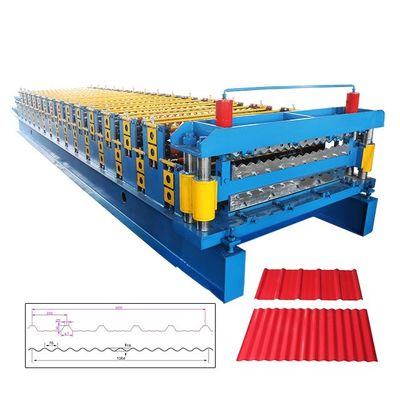

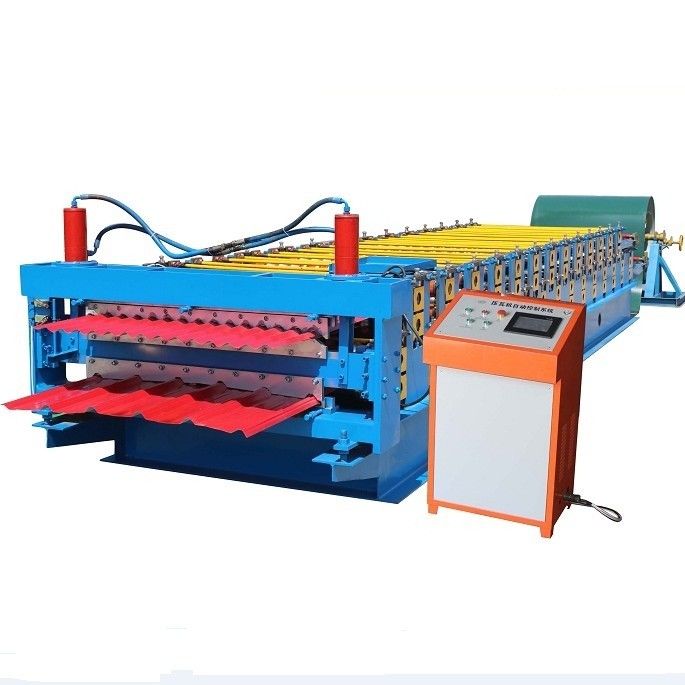

Rotolo d'acciaio di colore di iso che forma macchina 5T per il pannello delle mattonelle di tetto

Rotolo d'acciaio di colore che forma macchina

1. Flusso di elaborazione macchina del rotolo di doppio strato di precedente:

Materiale decoiler→Feeding manuale in machine→Roll che forma lunghezza di machine→Measure

prodotti finiti taglienti →Hydraulic del →

2. L'attrezzatura include:

3. Caratteristiche tecniche e dettagli macchina del rotolo di doppio strato di precedente

(1) decoiler del manuale

forza Non; decoiler manuale; capacità massima: 5000kg

Vestito per il interno-diametro della bobina: 508mm, vestito per il diametro esterno massimo della bobina: 1000mm

Il potere manuale amplia la superficie interna della bobina.

(2) conduttura che forma macchina

a. Numero di formazione dei punti: 16 punti dipendono dal profilo

b. Materiale dell'asse: trattamento d'acciaio di tempra e rinvenimento 45#.

Diametro esterno 85mm, solido totale

Assi suonate

c. rulli: Il materiale è alto grado No.45 ha forgiato d'acciaio, con alla la processione controllata a digitale.

I rulli sono placcati dopo con cromo duro con uno spessore di 0.05mm sulla superficie

essendo lavorando dall'esatto la macchina utensile. In modo che assicuri la lunga vita di formazione dei rulli.

d. Potere del motore principale: 4 chilowatt con il riduttore di velocità ciclico dell'ingranaggio planetario

(3) tagliando dispositivo

a. Adotta il taglio della posta, smettono di tagliare;

b. Il materiale della lama di taglio è Cr12 con il trattamento estiguuto.

c. Adopts ha saldato la struttura per buona rigidità.

d. La struttura di taglio è stata trattamento termico per evitare la deformazione del prodotto finito. lunghezza di taglio

tolleranza ±2mm.

e. Il potere del taglio è fornito dalla stazione idraulica.

f. Il prodotto finito può essere tagliato secondo la lunghezza stabilita nel regolatore dello SpA e la lunghezza è

misurato automaticamente dal codificatore. Quando il prodotto finito raggiunge la lunghezza stabilita,

la macchina smetterà di tagliare automaticamente il prodotto. Finisca questa azione, macchina funzionerà

ancora continuamente.

(4) stazione idraulica:

a. Assicura il potere per la cesoia idraulica.

b. Tutti gli accessori idraulici sono tutti usano i prodotti famosi cinesi di marca.

c. Potere idraulico del motore: 3KW

(5) sistema di controllo dello SpA:

il sistema di a.This utilizza lo SpA di delta per controllare tutte le azioni di lavoro. Quantità di produzione e

ogni lunghezza del pezzo sarà misurata automaticamente. È conveniente controllare il rotolo

formazione della macchina.

il convertitore di b.Delta regola la tecnologia della velocità, realizza la produzione automatica.

lo schermo di c.Text è input ed annullato i dati di lavoro.

d. Il sistema amichevole di interfaccia uomo-macchina può essere lotti dell'insieme il pezzo da lavorare, la lunghezza, la quantità, ecc.

e. Conteggio del codificatore, avendo funzione del conteggio e misurando lunghezza.

f. Tensione adatta di potere: 380V/50HZ/3Phase (può il de ha progettato secondo il requisito del compratore)

(6) scaffale del prodotto (non a forza):

a. Sono usati per mettere il prodotto finito quando prodotto che esce dal taglio del dispositivo.

b. Due pezzi, ogni lunghezza del pezzo è 1m, lunghezza totale è di 3 metri.

c. Raccolga il prodotto finito ed i prodotti finiti sono convenienti da essere impilato dai lavoratori.
