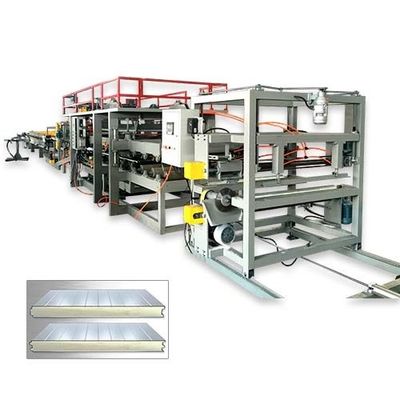

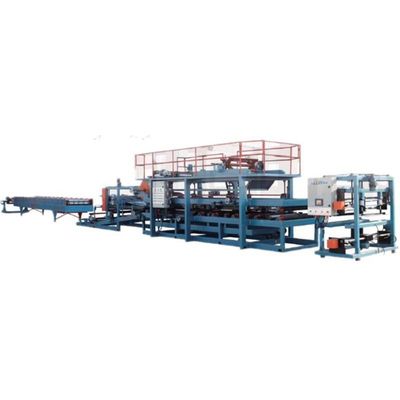

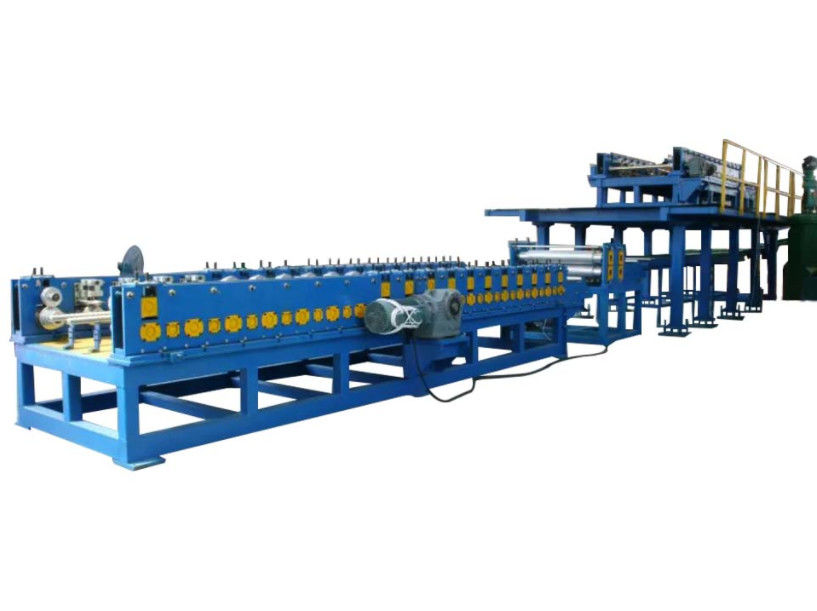

rotolo del pannello a sandwich 25T che forma la struttura d'acciaio della macchina 50Hz 300 H

1.de-coiler

1,1 con caricamento della vite, intero supporto del freno regolabile della cinghia parallelamente

un carico di 1,2 bobine all'interno di 7 tonnellate

una larghezza da ora al 1250 millimetro di 1,3 bobine

dispositivo 2.forming

2,1 la struttura sono saldati dall'acciaio di 300# H

spessore 2,2 del piatto medio: 14mm

un diametro di 2,3 assi: 70mm

2,4 13 punti di formazione dei rulli

un materiale di 2,5 rulli: 45# d'acciaio con cromato duro

trasporto 2,6: azionamento di catene cicloidale del riduttore della ruota del perno del pianeta

un potere di 2,7 motori: 3kw

piattaforma d'alimentazione 2,8: con la tagliatrice del piatto

dimensione 2,9: 7.5*1.5*1.3M (L*W*H) ed il peso è 3T

dispositivo 3.composite

3,1 questo dispositivo contengono la costola premente, incollando, riscaldando, composito, la piegatura, la scanalatura e la prugna

un controllo di 3,2 frequenze per la macchina di formazione principale

3,3 lo spessore di su e giù possono essere regolato da elettrico

3,4 il diametro del composto plat l'asse: 150mm, ferro con l'esterno della colla ad antislittamento antiusura

3,5 la quantità delle assi: 18 pezzi di plat l'asse e 6 pezzi di formazione delle assi.

trasporto 3,6: albero motore e catene insieme

3,7 il potere del motore: 3kw, riduttore cicloidale del pianeta no.5

3,8 la struttura sono saldati dal tubo quadrato, per garantire la stabilità dell'attrezzatura e dell'andamento privo d'intoppi.

dispositivo 4.electrical

4,1 usando pressione bassa di controllo elettrico di delixi (come richiesta del cliente)

configurazione 4,2: SpA e frequenza: Taiwan Taida, rendere la lunghezza dell'insieme più accurata

4,3 7 pollici di touch screen e è facili da controllare

dimensione 4,4: 11.5*1.2*2.2M (L*W*H)

4,5 pesi: 7T

5. Taglio del dispositivo

taglio 5,1 senza abbattimento

il clamper dell'aria 5,2, cilindro può fare il movimento tagliente della parte, dopo il taglio, la parte di taglio può appoggiare con l'azionamento del cilindro.

5,3 il modo del taglio: sega e lama

potere 5,4: 4kw

5.5dimension: 3*2*1.5M (L*W*H)

5,6 pesi: 1T

6. Supporto di produzione

6,1 saldati dal ferro di angolo e dal tubo quadrato

6,2 offriremo quattro rulli del trasportatore per ogni supporto di produzione

dimensione 6,3: 3*1.3*0.8M (L*W*H)

6,4 quantità: due insiemi
