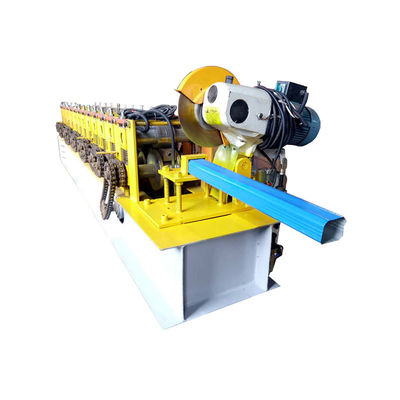

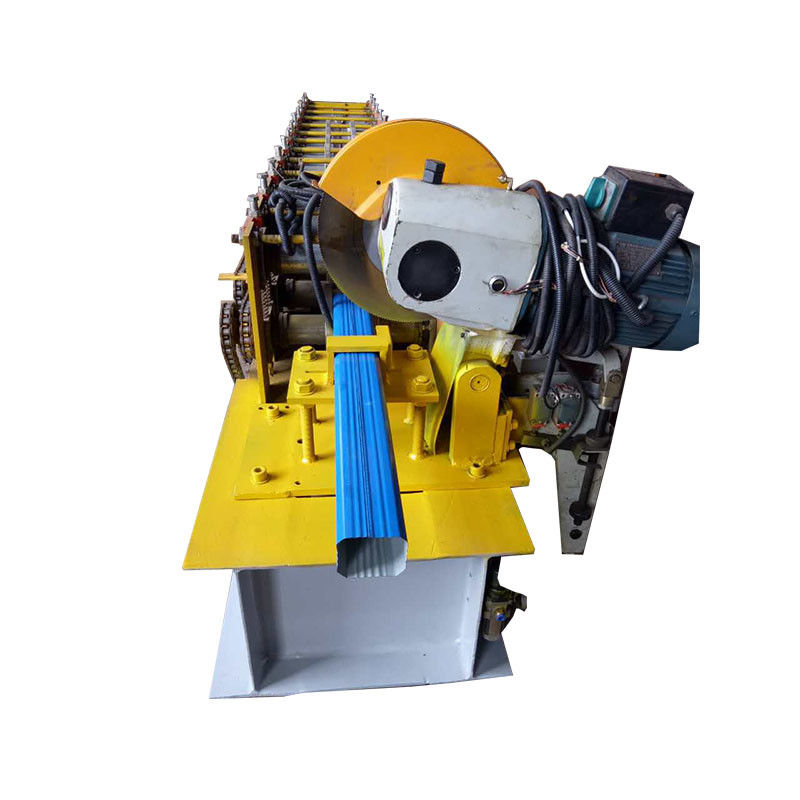

Rotolo del tubo dell'incanalamento dell'acqua che forma macchina 380V 12m/min

Rotolo del tubo dell'incanalamento dell'acqua che forma macchina 380V 12m/min

1. Il grafico di flusso trattato:

Decoiling--alimentazione attiva---formazione---lunghezza di misurazione---taglio---prodotto da stare

2. Attrezzatura principale:

Decoiler, macchina di formazione principale, taglio idraulico, sistema elettrico (plc), circuito idraulico, supporto del prodotto.

3. Parametri tecnici

1) Profilo

spessore: 0,3--0.8mm

2) decoiler stretto interno

Diametro interno della bobina del A.: 450mm--700mm

Larghezza massima del B. di avvolgimento: 1250mm

Peso massimo del C. di caricamento: 5000kg

3) macchina di formazione principale

Materiale di A. Shaft: acciaio 45#, sopportante diametro esterno d'acciaio 85mm

B. potere del motore principale: 5.5kw

Velocità di C. Forming: 8--10m/min

D. Voltage: 380v, 50hz

Stazione di E. Roller: 15

4) taglio del sistema

Cesoia idraulica del A.

B. Blade e materiale della muffa: L'acciaio Cr12 con estiguuto ha trattato 60-62°

Il sistema di C. Cutting ha avanzato l'azionamento idraulico, dopo il taglio automatico dopo la formazione

5) sistema di controllo

SPA DEL A.: forma Taiwan di taida

B. Coder: dal Sud Corea

6) circuito idraulico

Il A. ha avanzato il circuito idraulico da Taiwan

B. Power: 3kw

4. Pezzi di ricambio

1) Parti nocive facili: colpisca 2 pc, pc di fusibile-collegamento 4

2) Pc di gomma della stuoia 1;

3) Pc della chiave 1 di Bolt
