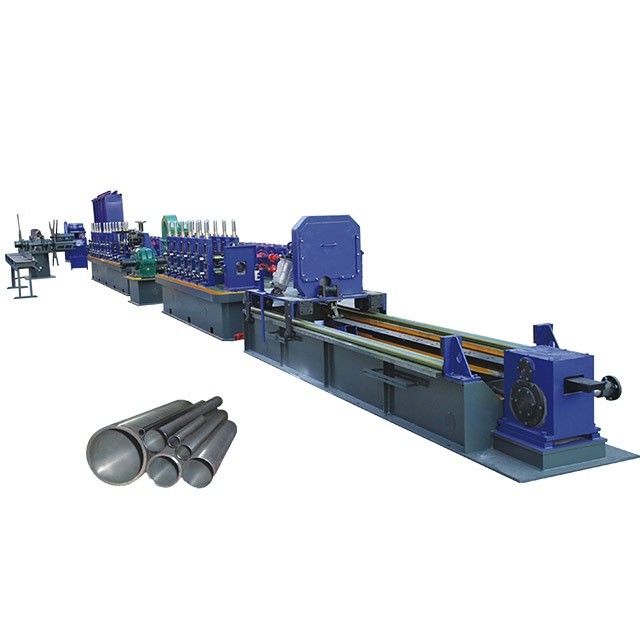

Rotolo della discesa di colata del CE che forma ad alta frequenza della macchina 50m/min saldato
Introduzione della componente:
Uncoiler
Istruzione: Tipo rotatorio per cambiare facilmente le bobine con un freno pneumatico
Parametri:
| il max.weight della bobina |
3000KG |
| il diametro interno della bobina |
450-520mm |
| il diametro di max.outside della bobina |
1600mm |
| il max.width della bobina |
400mm |
Il volo controllato da computer ha visto
| Potere del regolatore automatico |
18.5KW |
| Diametro tagliente massimo |
90mm |
| La gamma di lunghezza di taglio |
4m-7m |
| Spessore tagliente massimo |
4mm |
| Tipo: disco della sega del metallo |
600*70*2.5mm |
| Potere della sega |
22KW |
| Accuratezza della lunghezza di taglio |
all'interno + di 0.3mm |

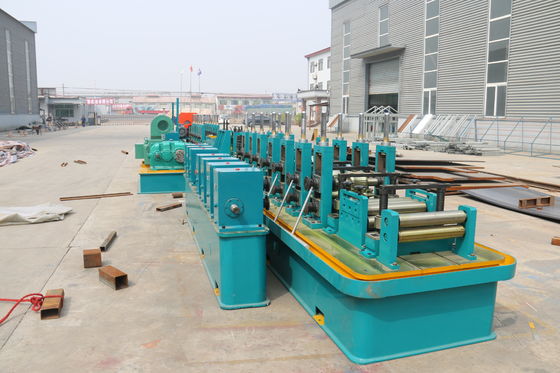

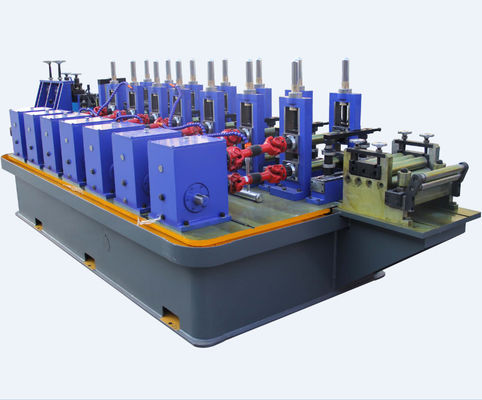

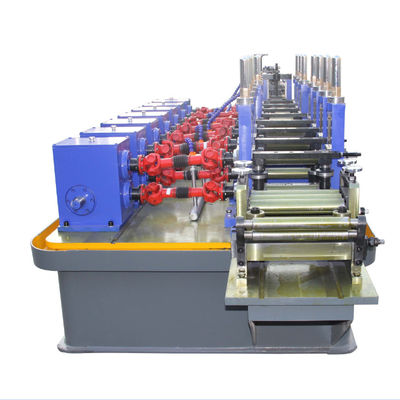

Formazione della macchina
| rulli verticali |
7 punti |
| il diametro dell'asse verticale |
60mm |
| il materiale dell'asse |
40Gr |
| rulli orizzontali |
8 punti |
| il diametro delle assi orizzontali |
40mm |
| il materiale dei rulli |
Gr12 |
| il supporto verticale |
45#steel, HRC trattato termicamente 60-64 |
| il supporto orizzontale |
forgi d'acciaio |
| assi di guida |
regoli la linea di saldatura |
| scatola di raffreddamento |
lo strato di saldatura, la lunghezza ha confermato secondo la macchina ed il tubo |
| la velocità |
30-90m/min |
Flusso trattato:
Uncoiler a doppia testa---Arrotoli il taglio e la saldatura insieme----Accumulatore---Laminazione---Formazione di Roundpipe
---raffreddamento---Formazione quadrata del tubo----incollatura---la mosca ha visto il taglio---tavola esaurita
Impulso principale
, Il motore Z4-225-11,110kw di CC del motore principale Z4-225-11,110KW
B, riduttore di velocità ZLY200 di modello, il rapporto is16: 1 16:1 ZLY200
C, dispositivo di controllo di CC del dispositivo di resistenza EURO
Macchina della saldatura di testa
, Larghezza: <400>millimetro
B, thicknesss: <3>millimetro
Accumulatore
, Materiale: fatto del ferro di canale e di angolo
B, velocità di alimentazione: sopra 150m/min
C, raccogliente capacità:<> 2000kg
Adeguamento di larghezza
Gamma: 94-290mm
Accumulazione del rullo
, Materiale: GCr15
B, rulli di alimentazione: 150mm, 2 pc
C, motore: 5.5KW, 6 classi, 1 messo
Parti d'incollatura
, Asse verticale: 6 punti
B, il diametro dell'asse: 60mm
C, il materiale dell'asse: 40Gr
D, l'asse orizzontale: 6 punti
E, il diametro dell'asse: 40mm
F, il materiale dei rulli: Gr12
G, l'uso: faccia rigorosamente il tubo rotondo nel giro, formi il tubo quadrato e fare rigorosamente il quadrato nel quadrato.
H, il supporto orizzontale: forgi d'acciaio
I, la testa del Turco: uso per laminazione
J, la velocità: 30-90m/min.
K, due muffe degli insiemi: uno per 15*15mm, l'altro è per 45*45mm.
4,10 tavola esaurita
Tipo automatico tavola esaurita della ferrovia
4.11High-frequency
, Modello: GP150-0.4
B, alimentazione in ingresso di entrata: 3P, 380V, 50HZ
C, potenza di uscita: 150KW
D, modo di controllo di potenza di uscita: regolato dal microprocessore
E, frequenza dell'uscita: 350-420KHZ
